Polo Şemsiye Elektrik ve Konfor Donanımları
Şemsiye Isıtıcı Kablo ve Priz Altyapısı
Şemsiye ısıtıcı kablo ve priz altyapısı; dış mekân ısıtıcılarının, yardımcı elektrikli ekipmanların ve projeye özel donanımların şemsiye gövdesi üzerinden düzenli ve kontrollü şekilde beslenmesi için hazırlanan elektrik tesisatı çözümüdür.
Sistem; enerji besleme noktası, şemsiye gövdesi içerisindeki kablo güzergâhı, üst mekanizmaya ulaşan bağlantılar, korumalı priz modülleri, devre kontrolü ve işletme kullanım senaryosu birlikte düşünülerek projelendirilir.

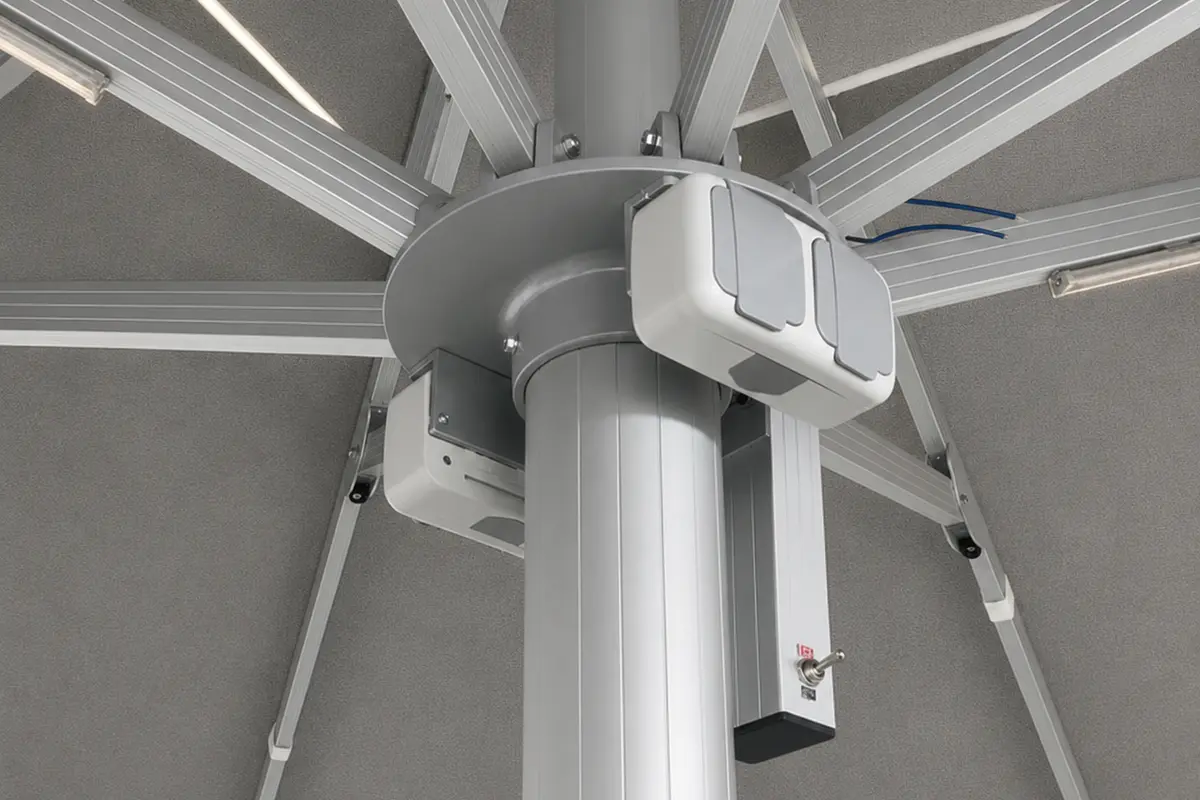

Görselde şemsiye gövdesinin üst bölümüne yerleştirilen kapaklı priz modülleri, profil içerisinde ilerleyen elektrik bağlantıları ve üst mekanizmaya yönlendirilen kablo uçları görülmektedir. Priz adedi ve yerleşimi, kullanılacak ısıtıcıların sayısı ve elektrik yüküne göre belirlenmelidir.
Şemsiye Isıtıcı ve Priz Altyapısı Nedir?
Kısa cevap: Isıtıcı ve yardımcı elektrikli ekipmanların enerjisini açıkta uzatma kablosu taşımadan, şemsiye gövdesi ve bağlantı noktaları üzerinden düzenli biçimde ulaştıran proje bazlı elektrik altyapısıdır.
Bu ürün tek başına bir dış mekân ısıtıcısı değildir. Sistem, daha sonra bağlanacak uyumlu ısıtıcıların veya elektrikli donanımların ihtiyaç duyduğu enerji hattını ve priz noktalarını hazırlar.
Isıtıcı seçimi, güç değeri, toplam elektrik yükü, kablo kesiti, koruma elemanları ve kumanda yöntemi birlikte hesaplanmadan yalnızca priz adedine göre uygulama yapılmamalıdır.
Elektrik güvenliği: Şebeke bağlantısı, koruma elemanları,
topraklama, kablo seçimi ve devreye alma işlemleri yetkin elektrik
uygulama ekibi tarafından gerçekleştirilmelidir.
Sistem Hangi Teknik Bileşenlerden Oluşur?
| Bileşen | Sistemdeki görevi | Proje kontrolü |
|---|---|---|
| Ana enerji beslemesi | Şemsiye elektrik altyapısına gerekli enerjiyi ulaştırır. | Toplam yük, kablo mesafesi, pano kapasitesi ve koruma düzeni. |
| Gövde içi kablo güzergâhı | Elektrik kablosunu şemsiye taşıyıcı profili içerisinde üst bölüme taşır. | Hareketli mekanizmalarla temas, keskin yüzeyler ve kablo geçiş açıklıkları. |
| Kapaklı priz modülleri | Isıtıcı veya yardımcı ekipmanların bağlantı noktalarını oluşturur. | Priz adedi, yerleşim yönü, dış ortam uygunluğu ve erişim güvenliği. |
| Üst dağıtım bağlantıları | Enerjinin farklı ısıtıcı veya ekipman noktalarına ayrılmasını sağlar. | Bağlantı sayısı, yük paylaşımı ve kablo sabitleme düzeni. |
| Açma-kapama kontrolü | Projeye göre enerji hattının kontrollü biçimde devreye alınmasını sağlar. | Anahtar, kumanda, kontaktör veya pano senaryosu. |
| Koruma ve topraklama sistemi | Elektrik arızalarına karşı tesisatın güvenli çalışma altyapısını destekler. | Uygun sigorta, kaçak akım koruması, topraklama sürekliliği ve saha testi. |
Enerji Şemsiyeye Nasıl Ulaştırılır?
Zemin Besleme Hattı
Enerji, projeye uygun korumalı güzergâh üzerinden şemsiye merkezine ulaştırılır.
Gövde İçi Geçiş
Kablo, şemsiye mekanizmasına zarar vermeyecek biçimde taşıyıcı profil içerisinden üst bölüme yönlendirilir.
Priz ve Isıtıcı Çıkışı
Üst bölümdeki bağlantı noktaları üzerinden uyumlu ısıtıcı veya elektrikli ekipmanlar beslenir.
Zemin besleme hattı; sabit flanş, betonaltı ayak veya projeye özel hareketli kaide senaryosuna göre farklı biçimde hazırlanabilir. Kablonun geçiş yolu, şemsiye ayağı seçimiyle birlikte belirlenmelidir.
Üretimden Önce Hangi Bilgiler Belirlenmelidir?
Elektrik altyapısının şemsiye üretimi tamamlandıktan sonra düşünülmesi, gövde içerisinde uygun geçiş bulunmaması, prizlerin yanlış konumlanması veya enerji kapasitesinin yetersiz kalması gibi sorunlara yol açabilir.
Isıtıcı Adedi ve Gücü
Her şemsiyede kaç ısıtıcı kullanılacağı ve cihazların toplam elektrik yükü proje öncesinde belirlenmelidir.
Priz Yerleşimi
Prizlerin yönü, şemsiye kolları, mekanizma hareketi ve ısıtıcı bağlantı noktalarıyla birlikte planlanmalıdır.
Kablo Giriş Noktası
Enerjinin zeminden, sabit ayaktan veya proje kaidesinden şemsiye gövdesine nasıl gireceği kesinleştirilmelidir.
Kontrol Senaryosu
Isıtıcıların bağımsız, grup halinde veya merkezi pano üzerinden çalıştırılması işletme ihtiyacına göre belirlenmelidir.
Elektrik Yükü Neden Priz Sayısından Önce Hesaplanmalıdır?
Bir şemsiyeye birden fazla priz eklenebilmesi, tüm prizlerin aynı anda sınırsız yükle kullanılabileceği anlamına gelmez. Devrenin taşıyacağı toplam güç, bağlanacak ekipmanların gerçek tüketimine göre hesaplanmalıdır.
| Değerlendirme | Neden önemlidir? | Uygulama kararı |
|---|---|---|
| Toplam cihaz yükü | Isıtıcılar, aydınlatma ve yardımcı donanımlar aynı anda çalışabilir. | Toplam güç ve çalışma senaryosu üzerinden hat kapasitesi belirlenir. |
| Kablo uzunluğu | Pano ile şemsiye arasındaki mesafe elektrik tasarımını etkiler. | Hat uzunluğu ve yük birlikte değerlendirilerek uygun kablo seçilir. |
| Eş zamanlı kullanım | Birden fazla şemsiyenin aynı anda devreye girmesi toplam pano yükünü artırır. | Şemsiyeler için bağımsız veya gruplandırılmış devre planı hazırlanır. |
| Isıtıcı ve LED ayrımı | Aydınlatma ile yüksek tüketimli ekipmanların kontrol ihtiyaçları farklı olabilir. | Projeye göre ayrı devre veya ayrı kumanda altyapısı değerlendirilir. |
Priz kullanım sınırı: Şemsiye üzerindeki prizler genel
amaçlı, kontrolsüz elektrik dağıtım noktası olarak değerlendirilmemelidir.
Yalnızca projede öngörülen uyumlu ekipmanlarla kullanılmalıdır.
Kablo Güzergâhı Nasıl Planlanır?
| Uygulama senaryosu | Kablo yaklaşımı | Kontrol noktası |
|---|---|---|
| Sabit flanşlı ayak | Enerji hattı zeminden veya korumalı yan girişten gövdeye ulaştırılır. | Ankraj delikleri, kablo geçişi ve su birikme riski birlikte değerlendirilir. |
| Betonaltı sabit ayak | Enerji borusu ve çıkış noktası beton dökümü öncesinde şemsiye merkezine hazırlanır. | Nihai kot, boru ağzı, drenaj ve kablo çekim erişimi korunur. |
| Seyyar taşıyıcı kaide | Besleme hattı kontrollü güzergâhla hareketli kaideye ulaştırılır. | Kablonun geçiş alanında takılma ve ezilme riski oluşturmaması sağlanır. |
| Deck ve yükseltilmiş döşeme | Kablo hattı, kaplama altındaki taşıyıcı altyapı ve erişim noktalarıyla birlikte planlanır. | Su yalıtımı, servis erişimi ve kaplama birleşimleri korunur. |
Uygulama ve Devreye Alma Süreci
-
Şemsiye modeli ve donanım paketi kesinleştirilir.
Isıtıcı, priz, LED ve diğer elektrikli donanımların kapsamı belirlenir. -
Elektrik yük planı hazırlanır.
Cihaz adetleri, toplam tüketim ve eş zamanlı çalışma senaryosu değerlendirilir. -
Enerji besleme noktası belirlenir.
Proje panosu ile şemsiye arasındaki kablo güzergâhı ve bağlantı noktası planlanır. -
Gövde içi kablo geçişleri hazırlanır.
Kablolar, hareketli mekanizmalardan ve keskin yüzeylerden korunacak biçimde şemsiye içerisinde yönlendirilir. -
Priz modülleri yerleştirilir.
Bağlantı noktaları erişilebilir, korunaklı ve ısıtıcı yerleşimiyle uyumlu konumlara monte edilir. -
Pano ve koruma bağlantıları tamamlanır.
Sigorta, kaçak akım koruması, topraklama ve kontrol elemanları elektrik projesine uygun şekilde bağlanır. -
Sistem ölçülür ve test edilir.
Enerji verilmeden önce kablo, topraklama, bağlantı ve mekanik hareket kontrolleri tamamlanır. -
Yük altında devreye alma yapılır.
Bağlı ekipmanların çalışması, prizlerde ısınma, kablo hareketi ve kontrol senaryosu gözlemlenir.
Hangi Şemsiye Sistemleriyle Birlikte Kullanılır?
Isıtıcı kablo ve priz altyapısı, özellikle ticari kullanıma yönelik teleskopik şemsiye sistemlerinde ürün donanımı olarak değerlendirilir. Kesin uygulama kapsamı şemsiye modeli, ölçüsü ve teknik paketine göre belirlenir.
| Şemsiye modeli | Uygulama durumu | Proje değerlendirmesi |
|---|---|---|
| Vento Klasik Teleskopik Şemsiye | Isıtıcı kablo ve priz altyapısı uygulanabilir. | Priz adedi, ısıtıcı yerleşimi ve gövde içi kablo güzergâhı belirlenir. |
| Escape LED Teleskopik Şemsiye | LED sistemiyle birlikte proje kapsamında uygulanabilir. | LED ve ısıtıcı devrelerinin kontrol ve enerji planı birlikte hazırlanır. |
| Delux Motorlu Teleskopik Şemsiye | Motor, LED ve ısıtıcı donanımıyla entegre projelendirilebilir. | Motor beslemesi, kumanda sistemi ve ısıtıcı yükleri ayrı ayrı değerlendirilir. |
| Eco Ekonomik Teleskopik Şemsiye | Proje ve donanım seçimine göre uygulanabilir. | Şemsiye ölçüsü, priz ihtiyacı ve elektrik yükü doğrulanır. |
| Diğer Polo Şemsiye sistemleri | Modelin taşıyıcı ve elektrik altyapısına göre değerlendirilir. | Standart uyumluluk varsayılmadan modele özel bağlantı planı hazırlanır. |
Cafe, Restaurant ve Otel İşletmelerine Sağladığı Avantajlar
Daha Düzenli Kablo Yönetimi
Zeminde ve masa çevresinde dağınık uzatma kablolarının azaltılmasına yardımcı olur.
Kontrollü Isıtıcı Beslemesi
Isıtıcıların proje kapsamında belirlenen priz ve devreler üzerinden çalıştırılmasını sağlar.
Profesyonel Mekân Görünümü
Elektrik bağlantılarının şemsiye sistemine entegre edilmesi daha temiz ve kurumsal bir uygulama oluşturur.
Bakım ve Kontrol Kolaylığı
Bağlantı noktalarının tanımlı ve erişilebilir olması teknik kontrollerin daha sistemli yürütülmesini destekler.
Uygulamada Kaçınılması Gereken Hatalar
- Isıtıcı güçleri belirlenmeden yalnızca priz sayısına göre tesisat hazırlanmamalıdır.
- Isıtıcılar ve diğer yüksek tüketimli cihazlar kontrolsüz çoklayıcılarla çoğaltılmamalıdır.
- Kablolar şemsiye mekanizmasının hareketli parçaları arasından korunmasız geçirilmemelidir.
- Priz modülleri yağmur suyunun doğrudan birikeceği veya bağlantıya ulaşacağı konuma yerleştirilmemelidir.
- Topraklama ve koruma elemanları doğrulanmadan sisteme enerji verilmemelidir.
- Şemsiye açılırken veya kapanırken kabloların gerilmesine izin verilmemelidir.
- Isıtıcı kabloları sıcak yüzeylere veya keskin profil kenarlarına temas ettirilmemelidir.
- Arızalı priz, gevşek bağlantı veya kablo hasarı bulunan sistem kullanılmaya devam edilmemelidir.
Periyodik Elektrik ve Mekanik Kontroller
Dış ortamda kullanılan elektrik donanımları; yağmur, nem, sıcaklık değişimi, toz, temizlik işlemleri ve mekanik hareketlerden etkilenebilir. Bu nedenle sistem belirli aralıklarla kontrol edilmelidir.
| Kontrol noktası | İncelenecek durum | İşletme yaklaşımı |
|---|---|---|
| Priz kapakları ve gövdeleri | Kırık, gevşeklik, su izi veya deformasyon. | Hasarlı modül devre dışı bırakılarak teknik kontrol yapılır. |
| Kablo ve geçiş noktaları | Ezilme, kesilme, sürtünme veya izolasyon hasarı. | Hasarlı kablo kullanılmadan önce uygun şekilde yenilenir. |
| Bağlantı sıkılıkları | Gevşek bağlantı, renk değişimi veya olağan dışı ısınma. | Enerji kesilerek bağlantılar yetkin personel tarafından kontrol edilir. |
| Topraklama ve koruma düzeni | Koruma sürekliliği ve devre elemanlarının çalışması. | Periyodik elektrik ölçümleriyle doğrulanır. |
| Şemsiye mekanizma hareketi | Kablonun açılma-kapanma sırasında gerilmesi veya sıkışması. | Kablo güzergâhı ve sabitleme noktaları yeniden düzenlenir. |
Entegre Altyapı ile Geçici Uzatma Kablosu Karşılaştırması
| Kriter | Şemsiye içi entegre altyapı | Geçici uzatma kablosu |
|---|---|---|
| Kablo düzeni | Kablo güzergâhı ürün ve proje içerisinde planlanır. | Zemin ve kullanım alanında açıkta kalabilir. |
| Elektrik yükü | Planlanan cihaz yüküne göre devre hazırlanır. | Kullanıcı tarafından kontrolsüz yük bağlanması riski bulunabilir. |
| Mekân görünümü | Şemsiye sistemiyle bütünleşik ve düzenli görünür. | Kablo ve çoklayıcılar açıkta kalabilir. |
| İşletme kontrolü | Pano, devre ve priz noktaları tanımlı şekilde yönetilir. | Bağlantı düzeni kullanıcı müdahalesine daha açıktır. |
| Proje yaklaşımı | Üretim ve saha uygulaması öncesinde planlanır. | Sonradan eklenen geçici çözüm niteliğindedir. |
Şemsiye Isıtıcı Kablo ve Priz Altyapısı Hakkında Sık Sorulan Sorular
Bu sistemin içerisinde ısıtıcı da bulunuyor mu?
Isıtıcı kablo ve priz altyapısı, uyumlu ısıtıcılara enerji sağlayacak elektrik bağlantılarını hazırlar. Isıtıcı cihazlarının kapsamı teklif ve proje paketinde ayrıca belirtilmelidir.
Bir şemsiyeye kaç priz uygulanabilir?
Priz adedi; şemsiye modeli, ısıtıcı sayısı, bağlantı yerleri ve toplam elektrik yüküne göre belirlenir. Yalnızca fiziksel alan dikkate alınarak karar verilmez.
Prizlere farklı elektrikli cihazlar bağlanabilir mi?
Prizler projede öngörülen uyumlu ekipmanlar için kullanılmalıdır. Projede bulunmayan yüksek tüketimli cihazlar kontrolsüz biçimde bağlanmamalıdır.
LED ve ısıtıcı aynı elektrik hattından çalışabilir mi?
Teknik olarak uygulanacak devre yapısı toplam yük, kontrol senaryosu ve şemsiye donanımına göre elektrik projesinde belirlenir. Gerektiğinde ayrı devreler planlanabilir.
Motorlu şemsiyede ısıtıcı ve priz altyapısı uygulanabilir mi?
Delux gibi motorlu sistemlerde motor, LED ve ısıtıcı donanımları birlikte projelendirilebilir. Her sistemin enerji ve kumanda bağlantıları ayrı teknik değerlendirmeye tabi tutulmalıdır.
Elektrik kablosu şemsiye gövdesinin içinden mi geçer?
Uygun modellerde kablo, gövde içerisinde hazırlanan kontrollü güzergâhtan üst bağlantı noktalarına ulaştırılır. Mekanizma hareketi ve kablo güvenliği birlikte değerlendirilir.
Seyyar şemsiye kaidesinde elektrik altyapısı kullanılabilir mi?
Projeye göre değerlendirilebilir. Enerji kablosunun zemindeki güzergâhı, kaidenin olası hareketi ve geçiş alanındaki güvenlik koşulları ayrıca planlanmalıdır.
Yağmurda prizler kullanılabilir mi?
Kullanım koşulları; seçilen priz modülü, dış ortam uygunluğu, montaj biçimi ve ürün üreticisinin talimatlarına göre belirlenir. Hasarlı, açıkta veya suya maruz kalmış bağlantılar kullanılmamalıdır.
Elektrik tesisatının montajını kim yapmalıdır?
Şebeke bağlantısı, pano, koruma elemanları, topraklama ve devreye alma işlemleri yetkin elektrik uygulama ekibi tarafından tamamlanmalıdır.
Şemsiye ısıtıcı kablo ve priz altyapısı fiyatı nasıl belirlenir?
Fiyat; şemsiye modeli, priz adedi, kablo güzergâhı, donanım kapsamı, ısıtıcı sayısı, elektrik kontrol sistemi, adet ve montaj koşullarına göre güncel teklif üzerinden belirlenir.
Şemsiyenizin Elektrik Altyapısını Birlikte Planlayalım
Şemsiye modelini, ölçüsünü, adet bilgisini, kullanılacak ısıtıcıları, priz ihtiyacını, pano mesafesini ve zemin besleme detayını paylaşın; kablo ve priz altyapısını üretim öncesinde proje bazında değerlendirelim.
