Polo Şemsiye Proje Altyapı Sistemleri
Betonaltı Sabit Şemsiye Ayağı
Betonaltı sabit şemsiye ayağı; profesyonel şemsiye sistemleri için beton dökümü ve nihai zemin kaplaması öncesinde taşıyıcı altyapıya yerleştirilen, bağlantı merkezini proje aşamasında oluşturan gömme montaj sistemidir.
Ürünün taşıyıcı gövdesi beton içerisinde kalırken üst bağlantı plakası, şemsiye sisteminin daha sonra monte edileceği teknik ara yüzü oluşturur. Böylece zeminde sonradan delme, büyük yüzey flanşı uygulama veya hareketli ağırlık kullanma ihtiyacı proje kararına göre azaltılabilir.
Betonaltı sistemin başarısı yalnızca ürünün dayanımına bağlı değildir. Şemsiye merkezi, nihai zemin kotu, taşıyıcı beton seviyesi, gövde ekseni, kaplama kalınlığı ve çevredeki altyapı geçişleri beton dökülmeden önce birlikte doğrulanmalıdır.
Betonaltı Şemsiye Ayağı Nedir?
Kısa cevap: Şemsiye bağlantı noktasını beton dökümü öncesinde oluşturan, taşıyıcı bölümü beton içerisinde kalan ve üst bağlantı yüzeyi nihai zemin kotuna göre planlanan sabit ayak sistemidir.

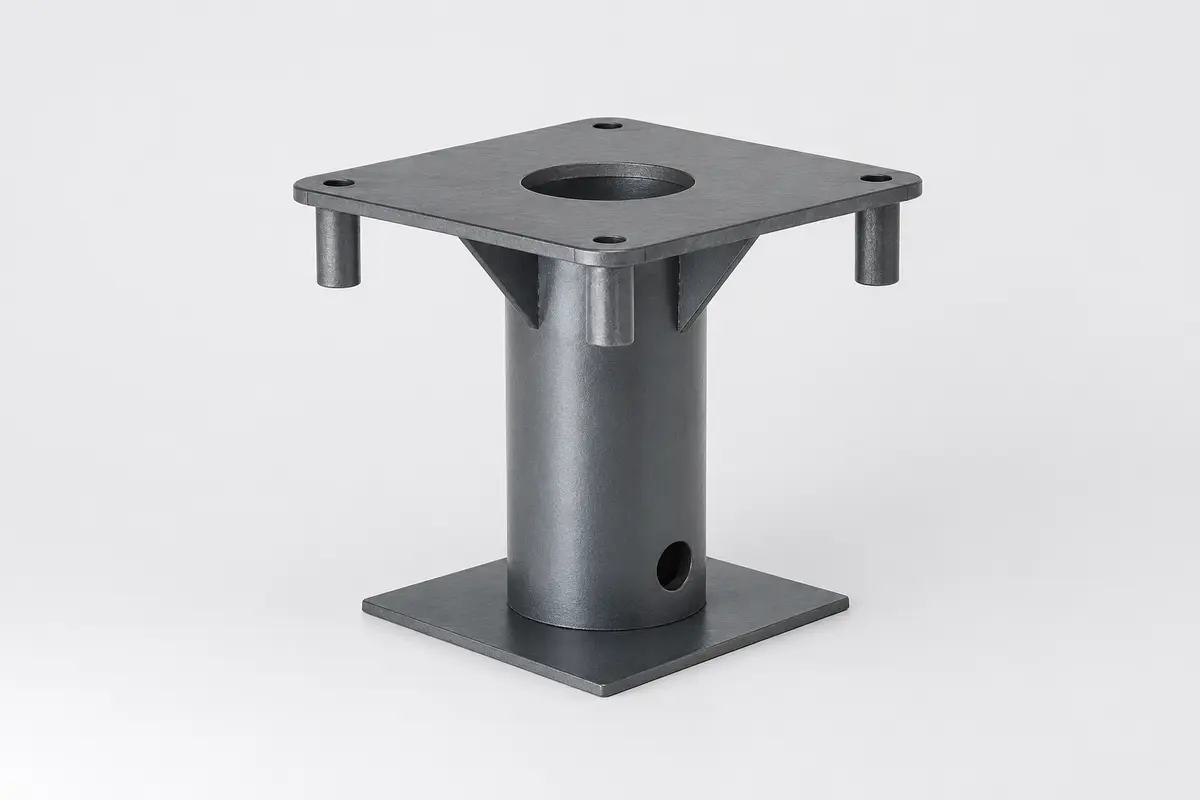

Görseldeki ürün; alt taşıyıcı plaka, silindirik gömme gövde, üst bağlantı plakası, merkez açıklığı, çevresel bağlantı noktaları ve gövde ile üst plaka arasındaki destek parçalarından oluşmaktadır. Bu bütünleşik yapı, şemsiye bağlantısından gelen yüklerin beton altyapıya aktarılmasını destekler.
Sistem tamamlanmış bir zemine sonradan eklenen standart flanşlı ayaktan farklıdır. Betonaltı ayak, kaba inşaat veya zemin altyapısı hazırlanırken projeye dahil edilir. Beton döküldükten sonra merkez, yön veya kot hatalarının düzeltilmesi sınırlı ve maliyetli olabileceği için uygulama öncesi koordinasyon kritik önem taşır.
Proje kararı: Betonaltı ayak ölçüsü, gövde bağlantısı ve
yerleşim merkezi; kullanılacak şemsiye modeli kesinleşmeden ve nihai zemin
kotu doğrulanmadan sahaya uygulanmamalıdır.
Görseldeki Teknik Yapı Hangi Parçalardan Oluşur?
| Bileşen | Temel görevi | Uygulama kontrolü |
|---|---|---|
| Üst bağlantı plakası | Şemsiye ayağı veya modele özel bağlantı parçası için üst montaj yüzeyini oluşturur. | Nihai zemin kotu, yataylık ve bağlantı yönü. |
| Merkez açıklığı | Modele göre gövde bağlantısı veya teknik geçiş için merkez ara yüz oluşturur. | Şemsiye bağlantı çapı ve merkez ekseniyle uyumluluk. |
| Çevresel bağlantı noktaları | Üst bağlantı parçasının sabitlenebileceği düzeni oluşturur. | Delik merkezleri, yönlenme ve beton sırasında korunması. |
| Silindirik gömme gövde | Sistemin ana taşıyıcı bölümünü beton içerisinde konumlandırır. | Düşey eksen, gömme seviyesi ve çevresindeki beton bütünlüğü. |
| Destek ve takviye parçaları | Üst plaka ile ana gövde arasındaki yapısal geçişi destekler. | Kaynak bölgeleri, deformasyon ve betonla çevrelenme durumu. |
| Alt taşıyıcı plaka | Gömme gövdenin alt referans ve yük aktarım yüzeyini oluşturur. | Beton içerisindeki konumu, çevre donatıları ve taban seviyesi. |
Görsel üzerinden ürünün çalışma prensibi değerlendirilebilir; ancak plaka ölçüsü, gövde çapı, toplam yükseklik ve bağlantı merkezleri şemsiye modeline göre doğrulanmadan kesin teknik değer olarak kullanılmamalıdır.
Betonaltı Ayak Ne Zaman Projeye Dahil Edilmelidir?
Kot ve Eksen Hazırlanır
Taşıyıcı beton seviyesi, şap, doğal taş, seramik veya deck gibi nihai katmanların toplam kalınlığı hesaplanır.
Ayak Sabitlenir ve Korunur
Ürün düşey ve yatay doğrultuda sabitlenir; bağlantı açıklıkları beton ve harç girişine karşı koruma altına alınır.
Betonaltı ayak, beton dökümü tamamlandıktan sonra düşünülecek ikincil bir aksesuar değildir. Ürün, mimari yerleşim ile statik ve saha altyapısının kesiştiği erken proje kararlarından biridir.
Kot, Merkez ve Düşey Eksen Neden Kritik?
Betonaltı sistemlerde üç temel referans birlikte korunmalıdır: şemsiyenin plan üzerindeki merkezi, gövdenin düşey ekseni ve üst bağlantı plakasının nihai zemine göre yüksekliği. Bu üç kontrolden birindeki hata, şemsiyenin montajını veya alanın bitmiş görünümünü doğrudan etkileyebilir.
Merkez Kontrolü
Ayak, şemsiyenin planda belirlenen gerçek merkezine yerleştirilmelidir. Masa, cephe ve komşu sistem mesafeleri bu merkez üzerinden hesaplanır.
Düşeylik Kontrolü
Gömme gövde beton dökülürken eğilmemeli veya dönmemelidir. Şemsiye gövdesinin dik duruşu altyapı eksenine bağlıdır.
Nihai Zemin Kotu
Beton, şap, yalıtım ve kaplama katmanları hesaba katılarak üst bağlantının erişilebilir ve doğru seviyede kalması sağlanmalıdır.
Bağlantı Yönü
Üst plakanın delik düzeni ve modele özel bağlantı yönü, şemsiye sisteminin sahadaki konumuna göre beton öncesinde ayarlanmalıdır.
Geri dönüş riski: Beton sertleştikten sonra yanlış merkez,
eğik gövde veya hatalı kotun düzeltilmesi yüzey kırımı, yeni beton
uygulaması ve zemin kaplamasının yenilenmesini gerektirebilir.
Beton Dökümünden Önce Uygulama Süreci
-
Şemsiye modeli ve ölçüsü kesinleştirilir.
Betonaltı ayağın bağlantı yapısı, kullanılacak şemsiye sistemiyle teknik olarak eşleştirilir. -
Uygulama merkezi işaretlenir.
Mimari yerleşim planındaki şemsiye merkezi sahaya doğru ölçülerle aktarılır. -
Nihai zemin katmanları hesaplanır.
Taşıyıcı beton, şap, yalıtım, yapıştırıcı ve kaplama kalınlıkları birlikte değerlendirilir. -
Altyapı hatları kontrol edilir.
Elektrik, su, drenaj, sulama, yerden ısıtma ve diğer tesisat geçişleriyle çakışma bulunmadığı doğrulanır. -
Ürün geçici olarak sabitlenir.
Beton akışı sırasında yer değiştirmemesi için gömme ayak düşey ve yatay doğrultuda güvenli biçimde desteklenir. -
Bağlantı yüzeyleri korunur.
Merkez açıklığı ve bağlantı noktalarının beton, harç veya yabancı maddelerle dolması önlenir. -
Beton kontrollü şekilde dökülür.
Ürünün çevresinde boşluk oluşmaması ve konumunun bozulmaması için beton uygulaması saha tekniğine uygun yürütülür. -
Döküm sonrası kot ve eksen yeniden kontrol edilir.
Beton henüz müdahaleye izin verirken ürünün merkezi, düşeyliği ve üst bağlantı seviyesi son kez doğrulanır.
Hangi Proje Ekipleri Birlikte Çalışmalıdır?
Betonaltı ayak uygulaması yalnızca şemsiye montaj ekibinin kararıyla yürütülmemelidir. Mimari plan, saha beton uygulaması ve zemin bitiş detayları farklı ekiplerin sorumluluğunda olabileceğinden koordinasyon tek bir uygulama planında birleştirilmelidir.
| Proje birimi | Sorumluluk alanı | Paylaşılması gereken bilgi |
|---|---|---|
| Mimar ve proje ofisi | Şemsiye merkezi, alan yerleşimi ve nihai zemin kotu. | Uygulama planı, kaplama detayı ve çevre mesafeleri. |
| Şemsiye üreticisi | Ürün modeli, bağlantı yapısı ve teknik uyumluluk. | Şemsiye ölçüsü, gövde bağlantısı ve ayak gereksinimi. |
| Beton ve saha ekibi | Ürünün sabitlenmesi, beton dökümü ve konumunun korunması. | Merkez, kot, düşeylik ve beton uygulama sırası. |
| Mekanik ve elektrik ekipleri | Altyapı hatlarının gömme ayakla çakışmaması. | Boru, kablo, drenaj ve diğer tesisat güzergâhları. |
| Zemin kaplama ekibi | Üst bağlantı çevresindeki nihai bitiş uygulaması. | Kaplama kalınlığı, derz düzeni ve erişim sınırları. |
Beton Dökümü Sırasında Neler Korunmalıdır?
- Üst plaka yüzeyinin beton ve harç altında kalması önlenmelidir.
- Merkez açıklığı beton, taş veya yabancı malzemeyle dolmamalıdır.
- Bağlantı delikleri ve yuvaları geçici koruyucu elemanlarla kapatılmalıdır.
- Ürünün düşey ekseni beton basıncı veya saha hareketleri nedeniyle bozulmamalıdır.
- Üst plaka nihai zemin kotuna göre belirlenen seviyeden aşağı veya yukarı hareket etmemelidir.
- Kaynak ve taşıyıcı bölgelerin çevresinde beton boşluğu oluşmaması sağlanmalıdır.
- Ürün üzerine beton ekipmanı, ağır malzeme veya geçici taşıyıcı yük bırakılmamalıdır.
- Döküm tamamlandıktan sonra bağlantı yüzeylerindeki koruyucular kontrollü zamanda çıkarılmalıdır.
Beton dökümü sırasında bağlantı alanına giren malzemenin sonradan kırılarak temizlenmesi; delik merkezlerine, yüzey kaplamasına veya ürünün koruyucu kaplamasına zarar verebilir.
Beton Sertleştikten Sonra Devreye Alma Kontrolleri
Şemsiye montajına geçmeden önce yalnızca betonun sertleşmiş olması yeterli değildir. Betonaltı ayağın erişimi, bağlantı yüzeyi ve şemsiye modeliyle eşleşmesi yeniden kontrol edilmelidir.
Yüzey Temizliği
Üst plaka, merkez açıklığı ve bağlantı noktaları beton kalıntılarından arındırılmış olmalıdır.
Kot ve Yataylık
Bağlantı yüzeyinin bitmiş zemine göre seviyesi ve yatay konumu doğrulanmalıdır.
Gövde Ekseni
Beton içerisinde kalan taşıyıcı bölümün eğilmediği ve bağlantı merkezinin proje ekseninde olduğu kontrol edilmelidir.
Model Eşleştirmesi
Monte edilecek şemsiye ayağı veya gövde bağlantısının delik ve merkez ölçüleri sahada tekrar karşılaştırılmalıdır.
Betonaltı Sistem Hangi Projelerde Tercih Edilir?
Betonaltı sabit şemsiye ayağı; yeni inşaat, renovasyon, teras yenileme, peyzaj düzenleme veya zemin betonunun yeniden hazırlanacağı profesyonel projelerde değerlendirilir.
Otel ve resort açık alanları, cafe ve restaurant terasları, havuz çevreleri, beach club projeleri, villa bahçeleri, kurumsal sosyal alanlar ve mimari yerleşimi önceden kesinleştirilmiş ticari dış mekânlar başlıca kullanım alanlarıdır.
Şemsiyenin gelecekte sık sık yer değiştirmesi planlanıyorsa veya mevcut bitmiş zeminde beton kırımı yapılamıyorsa betonaltı çözüm yerine standart sabit ayak ya da seyyar taşıyıcı sistem değerlendirilmelidir.
Betonaltı, Yüzey Flanşlı ve Seyyar Ayak Karşılaştırması
| Kriter | Betonaltı ayak | Yüzey flanşlı sabit ayak | Seyyar mermer kaide |
|---|---|---|---|
| Uygulama zamanı | Beton ve zemin kaplaması öncesinde uygulanır. | Tamamlanmış uygun beton yüzeye sonradan ankrajlanabilir. | Bitmiş sert zemin üzerinde kullanılır. |
| Zemin görünümü | Taşıyıcı gövdenin önemli bölümü beton içerisinde kalır. | Flanş plakası zemin üzerinde görünür. | Mermer bloklar ve şase zeminde alan kaplar. |
| Proje esnekliği | Merkez ve kot önceden kesinleştirilmelidir. | Uygun beton bulunması halinde sonradan konumlandırılabilir. | Şemsiye kapalıyken kontrollü yer değişimine uygundur. |
| Sonradan müdahale | Hatalı uygulamanın düzeltilmesi beton ve kaplama müdahalesi gerektirebilir. | Ankraj bağlantıları sökülerek yeniden değerlendirilebilir. | Kalıcı zemin müdahalesi bulunmaz. |
| Temel tercih nedeni | Yeni projede entegre, düşük profilli sabit altyapı. | Mevcut beton zeminde kalıcı sabitleme. | Zemini delmeden esnek yerleşim. |
Betonaltı Sabit Şemsiye Ayağı Hakkında Sık Sorulan Sorular
Betonaltı şemsiye ayağı ne zaman monte edilir?
Taşıyıcı beton dökülmeden ve nihai zemin kaplaması tamamlanmadan önce yerleştirilir. Şemsiye merkezi ve zemin kotu uygulama öncesinde kesinleştirilmelidir.
Beton döküldükten sonra betonaltı ayak uygulanabilir mi?
Standart uygulama beton öncesidir. Mevcut betonda betonaltı sistem oluşturulması kırma, yeni beton hazırlığı ve zemin kaplaması müdahalesi gerektirebilir.
Üst plaka zeminle aynı seviyede mi olmalıdır?
Kesin seviye, kullanılacak bağlantı sistemi ve nihai kaplama detayına göre belirlenir. Beton, şap, yapıştırıcı ve kaplama kalınlıkları birlikte hesaplanmalıdır.
Her şemsiye modeli için aynı betonaltı ayak kullanılır mı?
Hayır. Gövde bağlantısı, merkez açıklığı, delik düzeni ve taşıyıcı yapı şemsiye modeline göre değişebilir. Teknik eşleştirme beton dökümünden önce yapılmalıdır.
Beton dökümü sırasında bağlantı delikleri nasıl korunur?
Merkez açıklığı ve bağlantı noktaları, beton ve harç girişini önleyecek geçici koruyucu elemanlarla kapatılmalıdır. Koruma yöntemi saha uygulamasına göre belirlenir.
Ahşap deck altında betonaltı ayak kullanılabilir mi?
Deck altında uygun taşıyıcı beton altyapı bulunması ve bağlantının nihai deck kotuna göre projelendirilmesi halinde değerlendirilebilir. Yalnızca ahşap kaplamaya bağlantı yapılmaz.
Yanlış kot veya merkez sonradan düzeltilebilir mi?
Bazı sınırlı uyarlamalar mümkün olsa da ciddi merkez, eksen veya kot hataları beton ve zemin kaplamasının kırılmasını gerektirebilir. Bu nedenle beton öncesi kontrol esastır.
Betonaltı ayak rüzgâr dayanımını tek başına belirler mi?
Hayır. Rüzgâr performansı; şemsiye modeli, ölçüsü, beton altyapı, bağlantı sistemi, saha konumu ve kullanım prosedürüyle birlikte değerlendirilir.
Betonaltı sabit şemsiye ayağı fiyatı nasıl belirlenir?
Fiyat; şemsiye modeli, bağlantı yapısı, ürün ölçüsü, adet, üretim detayı, teslimat ve uygulama kapsamına göre güncel teklif üzerinden belirlenir.
Beton Dökümünden Önce Bağlantı Altyapısını Planlayalım
Şemsiye modelini, ölçüsünü, adet bilgisini, uygulama planını, taşıyıcı beton seviyesini ve nihai zemin kaplamasını paylaşın; betonaltı sabit ayak merkezlerini ve bağlantı yapısını proje aşamasında birlikte değerlendirelim.
